    日本山洋SanAce散热风扇耐G力轴流风机之医用CT扫描仪散热方案

    在我们日常的生活中,患病就医,是在正常不过的事情了。但是有些病症,通过医生的观察,是看不出来的,这就需要用到我们的CT扫描仪,让人体接受多个角度的X光照射,从X光中穿透数据来展现人体的横截面的设备,X光源沿着人体的某个横截面,360度旋转,再由X光检测器检查,最后抽出切断面的图像,这样的一套流程下来,做好的X光片交给医生,就能知道我们到底是哪里出了问题啦。



    但是由于近年来影像像素以及解析能力的提高,提高精度和控制板的安装密度变高,导致了发热量的增大,而影像像素和解析能力相关的作业台又极其需要冷却。这时候就需要用到高速旋转的散热风扇了。



    在本文的医用CT扫描仪应用案例中,日本山洋SanAce对此做出了一项提案,用他们公司的耐G力风扇来冷却我们的医用CT扫描仪。

    医用CT扫描仪散热方案

    山洋SanAce针对医用CT扫描仪做出的耐G力散热风扇提案如下:

    型号:9GP1224P1G001;尺寸:120x38;电压:DC24V;寿命:40000h/60°C

    特性:高风量、带PWM调速、不易因离心力而产生故障。

    用途:防止因温度上升导致影像紊乱,排出作业台内部产生的热量,温度就不会过高发生故障。



    G力风扇都有些什么特点呢?

    一、扇框设计

    采用铝框以及改善强度来提高风扇的刚性,耐负载时的离心力。

    二、加强了转子套的刚性

    改善转子套的材料和固定方式,实现转子套和转轴固定强度的提升。

    三、轴承的保持

    固定轴承,采用比以往更能对抗外力的构造,防止了滚珠轴承的损伤。

    四、扇叶设计的最优化

    采用将扇叶和转子盖一体化的构造实现接合处强度的提升,就可承受高强度负荷。

     使用在医用CT扫描仪上的耐G力风扇特性

    为什么要选择山洋的这款风扇呢?

    由于医用CT扫描仪在用X射线照射人体的作业台高速旋转,某些树脂扇框做的散热风扇承受不了太大的离心加速度,所以时常发生故障,而山洋的耐G力风扇,则可以承受X轴、Y轴、Z轴方向的离心加速度,从而防止了散热风扇故障的发生,也提高了我们设备的稳定性可靠性,更是节省了人力物力。



    日本山洋SanAce散热风扇双重反转轴流风机之5G无线通信设备散热方案

    在这个互联网时代,我们的生活越来越便捷,网络成为了每家每户必备的东西,在当今只靠手机就可以走遍半个中国的时代中,网络也是越来越重要,因为失去了网络你将无法通信与支付。手机网络就成为了现在人们最为关心的问题,从以前的2G,到后来的3G,甚至到现在的4G,未来的5G,我们的生活也将随着网络科技的发达,而变得愈加便利起来。今天我们就来说说使用在无线通信设备上的散热风扇。

    5G无线设备散热案例

    大家都知道现在的很多东西都缺少不了散热风扇,而我们的无线通信设备也是一样的,无线通信设备是由许多电子元器件与电路板等小组件组成的。在运转时,也会不可避免的发烫、发热,这时候就需要用到我们的高性能散热风扇了。



    在这次的案例中,由于客户的设备追求小型化和高静压风扇,所以山洋SanAce提出使用双重反转散热风扇,这样就可以让无线通信设备的本体基板和电源散热了。下面我们来了解一下这款双重反转散热风扇吧!



    双重反转散热风扇就是转速、形状、叶片数都不相同的前后两枚扇叶反方向旋转时,可以获得比单纯两台风扇串联时更高的静压,送风也更为集中,这款双重反转散热风扇还带有PWM(脉冲宽度调制)也就是调速功能,PWM调速是通过改变占空比来改变风扇的转速,在产品使用过程中,若是觉得噪音过大或散热不足,也可通过调控此项来改变风扇的转速。

    日本山洋SanAce低功耗散热风扇长寿命轴流风机之储能系统散热方案

    大家都知道,在这个世界上我们除了能用电能以外,还有太阳能、风能以及新能源。而在近年来随着这些能源的利用率逐渐提高,配套使用的储能设备的需求和量级也都在呈高速上涨的趋势,ESS(储能系统)就是目前紧跟潮流又高效的一种解决方案。



    说到这里大家可能会困惑,什么是ESS?为什么会需要高效的散热呢?

    储能系统之低功耗散热风扇散热方案

    其实ESS就是储能系统,而储能系统就是能在内部储存一定电能的设备,其设备结构包含了储能电池组和电池管理系统(BMS)。至于为什么会需要用到轴流风扇呢?是因为电池组在充放电的过程中会产生很多热量,这时候就需要轴流风扇来散热,而通常储能系统需要风扇又很高的可靠性来尽量减少维护的成本,同时也会要求轴流风扇本身功耗能低就低,以此来提高设备整体的储能效率。



    山洋SanAce针对储能系统的需求,制定出了一套方案,该方案中的轴流风扇不仅低功耗、长寿命,更是有堵转报警系统防止设备损坏。堵转报警系统指的是在电机轴连轴处装设磁感应速度传感器,当电机启动时,堵转监测报警保护系统启动命令,系统开始对电机运转状态实施在线检测及监测,像保护单位传输连续脉冲信号,电机运转正常。而当电机发生堵转事故时,电机输出轴动制动抱死,此时磁感应速度传感器输出信号间断,保护单元就会切断电机开关主回路,使电机断电停机,对电机起到了保护作用,同时发出报警信号。



    山洋SanAce根据ESS(储能系统)做出的风扇提案如下:

    型号:9GA0424H6D001;尺寸:40x20;电压:24v;寿命:60000h/60°C

    特性:高风量、低功耗、带有堵转报警功能。

    用途: 储能系统内部电池组的冷却、电池管理系统的冷却。

    最后我来为大家介绍一下这款散热风扇的特性及对我们的设备的使用价值。

    产品特性:

    1、低功耗、长寿命:通过优化的双极切换电路可以降低损耗。这项改进可以显著降低功耗,带来更长的使用寿命。

    低功耗散热风扇优化双极切换电路

    2、更低噪音,更强冷却:扇叶和扇框经过优化,提高性能的同时也降低了噪音。

    低功耗散热风扇优化扇叶扇框降低噪音

    客户使用价值:

    1、提高储能效率

    低功耗输入方式提高储能效率

    1、降低维护频率

    设备寿命:100000h

    109P0424G6D01 = 40,000 h @ 60ºC = 两次维护

    9GA0424H6D001= 60,000 h @ 60ºC = 一次维护



    低功耗散热风扇降低维护频率

    1、提高设备可靠性

    使用高性能风扇可以保证设备散热,即使长期使用后风扇转速降低,仍能够满足设备散热要求。



    2、降低设备噪音


    低功耗散热风扇降低设备噪音

    日本山洋SanAce双重反转散热风扇高静压轴流风机之无人机散热解决方案

    现今高速发展的时代中,人们利用高科技制造出了不少便民利民的设备,其中不乏有运用散热风扇的行业,无人机便是这高速发展下运用散热风扇广泛的杰出产物。从军用、民用和企业用,甚至到未来邮政公司还会用无人机送快递,可谓是用途众多,那么农业会有用到我们的无人机吗?答案当然是有的,可是这又跟我们的散热风扇有什么关系呢?接下来我们就来了解一下吧!



    农业用的无人机叫植保无人机,主要用于喷洒药液,保护作物。应用的场景非常多,大田、果园、山地、丘陵乃至梯田都可以作业!但是北方以及沙漠地区的沙尘较多,沙尘与药雾结合后会形成污泥附着在传感器上,无人机可能会因为测距不准而装上障碍物坠毁。在丘陵地区,树林等作物需要较大的作业纵深,无人机的喷头压力不足,药雾大部分附着在树顶的树叶上,喷洒不均匀。

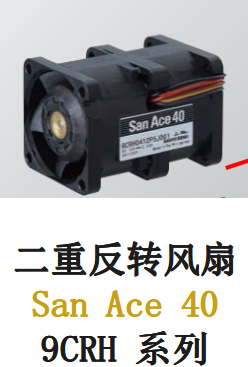

    喷头压力不足怎么办呢?这时就要应用到我们山洋的双重反转系列散热风扇了!使用山洋的9CRH系列双重反转散热风扇,即可使作物都均匀吸收到药液。话不多说,我们看下面这张图片就了解啦!

    双重反转散热风扇高静压轴流风机无人机散热解决方案

    最后是山洋SanAce对我们的农业用无人机做出的提案哦!

    型号:9CRH0412P5J001+CN;尺寸:40x56;电压:12V

    特性:高静压、带PWM(脉冲宽度)调速信号。

    用途:隔绝药雾和沙尘,增加药雾喷洒的纵深。

    感谢您的阅读,希望本文会对您有所帮助。



    日本山洋SanAce防水散热风扇高性能轴流风机之铁路主控制柜散热方案

    随着人们生活水平的提高,各种交通代步工具的发展迅猛,从最早时候的马车,到后来的汽车、火车,再到现在的高铁等高速交通代步工具。然而这些交通代步工具却都少不了一样东西,那就是散热风扇。说起高铁和火车,鲜少有人了解它们有哪些部件是需要散热的。接下来我来为大家介绍铁路主控制柜的设备概要和散热方案。



    铁路主控制柜的作用是控制列车的启动、加速、刹车以及转向时对各电机进行相应的控制。老式列车是由列车长手动操控拉杆来控制电机的,但是这种方法无法控制两节以上的车厢,而且也有可能导致大电流直接穿过人身上造成危险。因此有了我们现在广泛使用的间接接触式控制柜。这种控制台上只搭载控制电源,操作员远离主控制器也可以远程控制多个车厢的运作,确保了操作员的人身安全。所以这种户外车辆一般需要有很高的防水性能和可靠性的散热风扇。

    铁路主控制柜散热方案

    山洋对此做出的提案如下:

    型号:9WG5748P5H001;尺寸:φ172x150x51;电压:48v;寿命:40000h/60°C

    特性:高防水防尘性能、IP68级防水、带PWM(脉冲宽度调制)调速信号、转速反馈信号。

    用途:铁路主控制柜防水散热。


    最后我来为大家介绍一下产品特长以及使用这个案例会给大家带来什么价值。


    产品特长:

    这款高性能防水风扇采用的是IP68级别的防水工艺,山洋的IP68级防水是业界顶尖的,电路板与线圈的部分也会使用树脂保护,通过了第三方权威机构的IP68认证。除此之外还带有PWM调速功能,PWM调速是通过改变占空比来改变风扇的转速,在产品使用过程中,可以检测周围温度,实时调整转速。若是觉得噪音过大或散热不足,也可通过调控此项来改变风扇的转速。

     铁路主控制柜防水等级

    客户使用价值:

    1、高防水防尘性能:户外天气多变,风扇经常直接接触水滴,灰尘用防水风扇可以无后顾之忧。

    2、设备的防水、防尘对策:风扇自带防水,设备整体就可以减少防水防尘的设计,更有利于设备小型化,降成本,减少加工工序。

    无需安装额外挡板

    3、设备的低功耗化:根据工况调整转速,从而实现低功耗化。

    铁路主控制柜PWM调速后低功耗
